Beschreibung

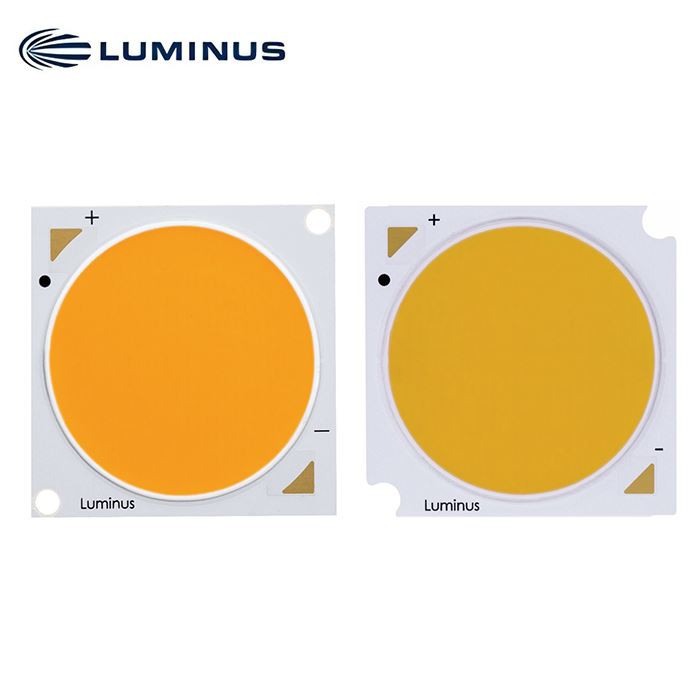

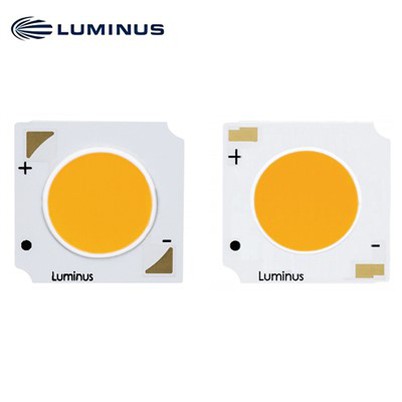

CXM-27 COB-Arrays der 2. Generation, weiße LED
Die Luminus Chip-on-LED-Serie (COB) bietet eine komplette Beleuchtungsklassenlösung für Hochleistungsbeleuchtungsanwendungen. Die Auswahl deckt einen breiten Lumenbereich von weniger als 400 lm bis über 10.000 lm ab, alle wichtigen Farbtemperaturen und kann eine Farbwiedergabe von mehr als 97 bei 2700 K und 3000 K und R9 gleich 95 liefern. Diese Durchbrüche ermöglichen es Beleuchtungsingenieuren und Designern, Beleuchtungslösungen mit maximaler Effizienz, Helligkeit und Gesamtqualität zu entwickeln.
Merkmale
• Typischerweise hohe Lichtausbeute und Effizienz
• Über 8.300 lm, über 134 LPW bei 3000 K, 80 CRI, 85 °C
• Über 9.000 lm, über 145 LPW bei 5.000 K, 70 CRI, 85 °C
• CCT-Bereich 2700K, 3000K, 3500K, 4000K, 5000K und 6500K
• 80 oder 90 CRI min. bis zu 95 Min. in warmweiß
• 3 SDCM-Farbbinning-Genauigkeit
• Hervorragende Gleichmäßigkeit der optischen Emission und Farb-über-Winkel-Konsistenz
• Außergewöhnliche langfristige Farbstabilität
• Hervorragende Wärmeleitfähigkeit für gleichmäßige Wärmeverteilung
• Umweltfreundlich: RoHS- und REACh-konform
Anwendungen
• Architektur und Spezialisierung
• Straßenbeleuchtung
• Parkplatz- und Flächenbeleuchtung
• Tunnelbeleuchtung
Farbe Temperatur, CRI und R9 Werte
|
Farbe Temperaturen |
XX Wert |
CRI |
R9 |
|
5000K |
75 |
>75 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
CXM-27 Teil Zahlen (AA10)
Die folgenden Tabellen beschreiben Produkte mit typischem Fluss und minimalem Fluss, gemessen bei 1.800 mA und spezifiziert bei Tj=85 °C. Die Werte bei 25 °C werden nur als Referenz berechnet und angezeigt. Luminus kann sich bei der Bestellung eines größeren Behälters für den Versand eines kleineren Farbbehälters entscheiden.
|
CCT |
Ausgabe Fluss (lm) |
Referenz |
Farbwiedergabe- ing Index |
Teil bestellen Nummer |
|
|
Typ. (85ºC) |
Min. (85ºC) |
Typ. (berechnet) (25ºC) |
CRI (min.) |
3-Schritt Makadam Ellipse |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AA10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AA10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AA10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AA10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AA10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AA10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AA10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AA10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AA10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AA10-F3-3 |
|
|
CCT |
Ausgabe Fluss (lm) |
Referenz |
Farbe Rendern Index |
Teil Nummer |
||
|
Typ. (85ºC) |
Min. (85ºC) |
Typ. (berechnet) (25ºC) |
CRI (min.) |
5-Schritt Makadam Ellipse |
3-Schritt Makadam Ellipse |
|
|
5000K |
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AA10-F3-5 |
CXM-27-50-80-36-AA10-F3-3 |
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AA10-F3-5 |
CXM-27-65-80-36-AA10-F3-3 |
CXM-27 Teil Zahlen (AB10)
Die folgenden Tabellen beschreiben Produkte mit typischem Fluss und minimalem Fluss, gemessen bei 1.800 mA und spezifiziert bei Tj=85 °C. Die Werte bei 25 °C werden nur als Referenz berechnet und angezeigt. Luminus kann sich bei der Bestellung eines größeren Behälters für den Versand eines kleineren Farbbehälters entscheiden.
|
CCT |
Ausgabe Fluss (lm) |
Referenz |
Farbe Rendern Index |
Teil bestellen Nummer |
|
|
Typ. (85 °C) |
Min. (85ºC) |
Typ. (berechnet) (25ºC) |
CRI (min.) |
3-Schritt Makadam Ellipse |
|
|
2700K |
7,910 |
7,515 |
8,780 |
80 |
CXM-27-27-80-36-AB10-F3-3 |
|
6,170 |
5,860 |
6,855 |
90 |
CXM-27-27-90-36-AB10-F3-3 |
|
|
5,810 |
5,515 |
6,445 |
95 |
CXM-27-27-95-36-AB10-F3-3 |
|
|
3000K |
8,340 |
7,920 |
9,260 |
80 |
CXM-27-30-80-36-AB10-F3-3 |
|
7,115 |
6,765 |
7,900 |
90 |
CXM-27-30-90-36-AB10-F3-3 |
|
|
6,565 |
6,240 |
7,295 |
95 |
CXM-27-30-95-36-AB10-F3-3 |
|
|
3500K |
8,635 |
8,315 |
9,590 |
80 |
CXM-27-35-80-36-AB10-F3-3 |
|
7,435 |
7,060 |
8,260 |
90 |
CXM-27-35-90-36-AB10-F3-3 |
|
|
4000K |
8,920 |
8,475 |
9,910 |
80 |
CXM-27-40-80-36-AB10-F3-3 |
|
7,690 |
7,305 |
8,535 |
90 |
CXM-27-40-90-36-AB10-F3-3 |
|
|
CCT |
Ausgabe Fluss (lm) |
Referenz |
Farbe Rendern Index |
Teil Nummer |
||
|
Typ. (85 °C) |
Min. (85ºC) |
Typ. (berechnet) (25ºC) |
CRI (min.) |
5-Schritt Makadam Ellipse |
3-Schritt Makadam Ellipse |
|
|
5000K |
9,040 |
8,655 |
10,155 |
75 |
CXM-27-50-75-36-AB10-F3-5 |
CXM-27-50-75-36-AB10-F3-3 |
|
9,040 |
8,655 |
10,155 |
80 |
CXM-27-50-80-36-AB10-F3-5 |
CXM-27-50-80-36-AB10-F3-3 |
|
|
6500K |
9,040 |
8,685 |
10,155 |
80 |
CXM-27-65-80-36-AB10-F3-5 |
CXM-27-65-80-36-AB10-F3-3 |
CXM-27 Betrieb Charakterristik1

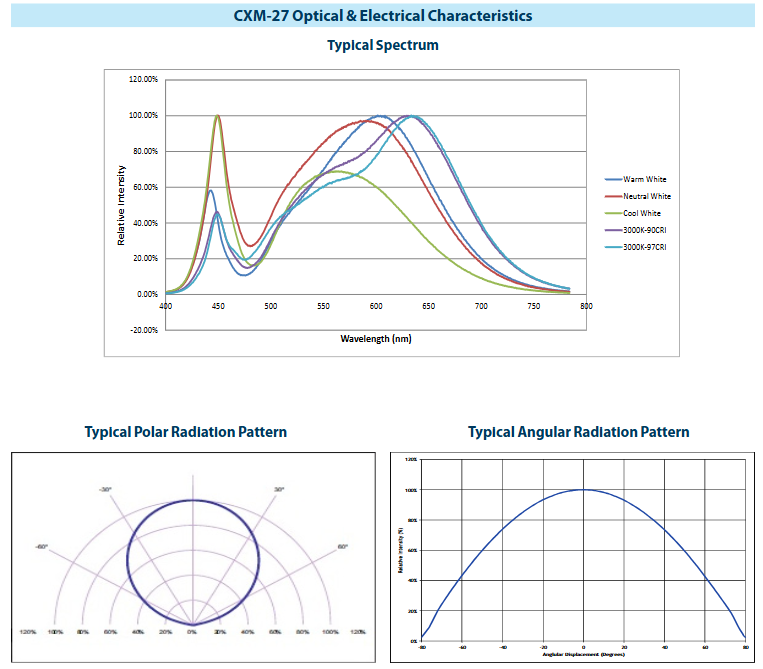

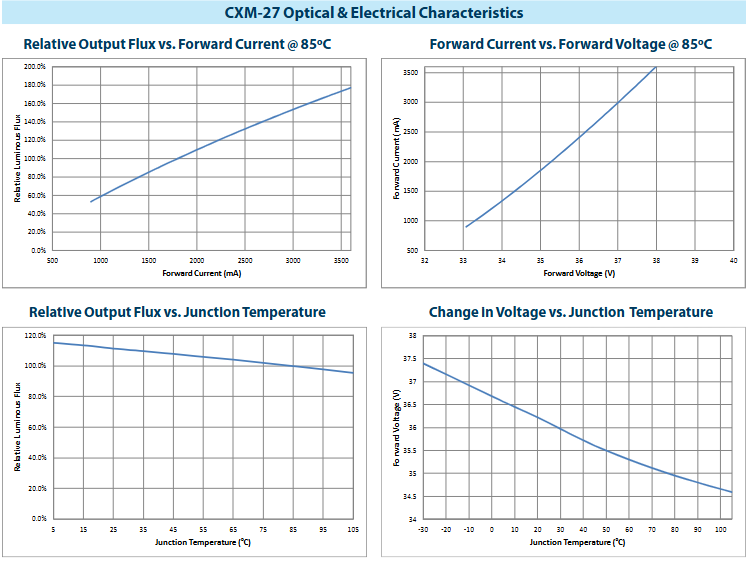

Optische und elektrische Eigenschaften
|
Parameter |
Symbol |
Minimum |
Typisch |
Maximal |
Einheit |
|
Vorwärtsstrom2 |
Wenn |
1,800 |
3,600 |
mA |
|
|
Durchlassspannung3 |
Vf |
32 |
34.5 |
37.5 |
V |
|
Leistung |
62 |
140 |
W |
||
|
Betriebsgehäusetemperatur4 |
T c |
105 |
ºC |
||
|

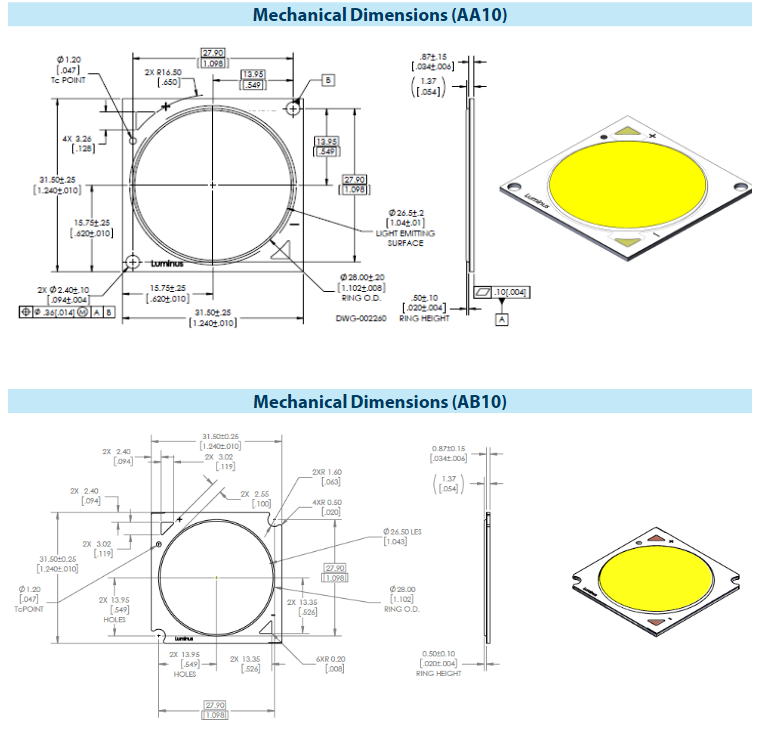

Durchmesser der lichtemittierenden Oberfläche |
LES |
26.5 |
mm |
||
|
Wärmewiderstand (Verbindung-zum-Gehäuse) |
Θjc |
0.28 |
ºC/W |
||
|
Sperrschichttemperatur |
Tj |
140 |
ºC |
||
|
Betrachtungswinkel |
120 |
Grad |
