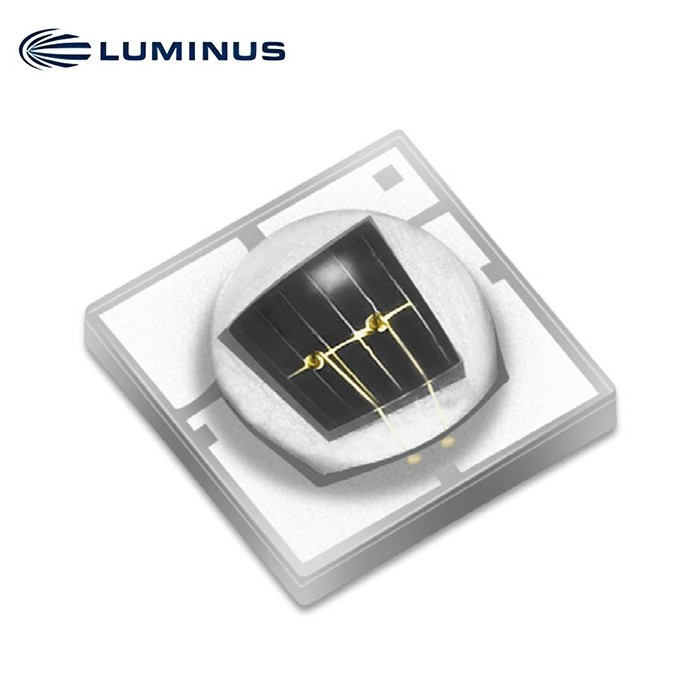

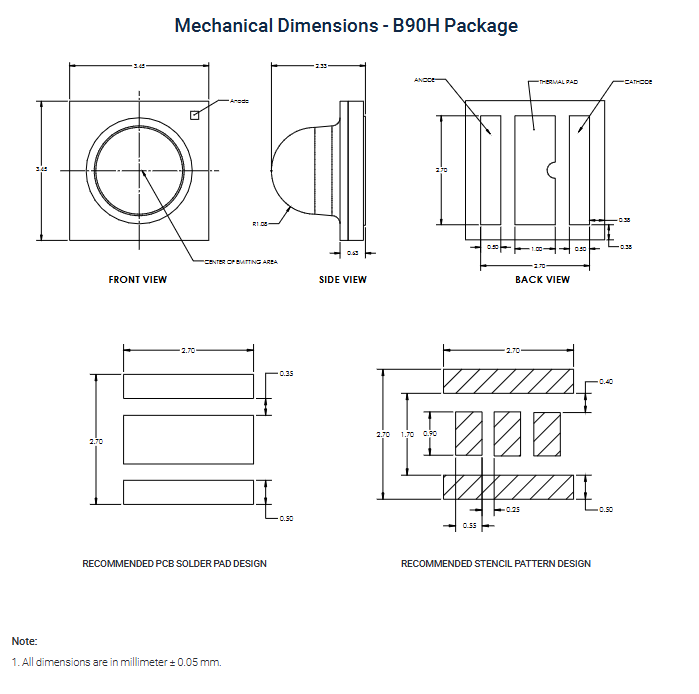

SST-10-IRD-810nm

Dual-Junction-Serie zur Oberflächenmontage

Infrarot-LED mit geringem Wärmewiderstand

Merkmale
• Hochleistungs-Infrarot-LED mit typischer Schwerpunktwellenlänge von 810 nm
• Substrat mit hoher Wärmeleitfähigkeit
• Betrachtungswinkel von 90 und 130 Grad
• Betrieb mit bis zu 1,5 A CW und 5 A Puls
• Korrosionsfestigkeitsklasse: 3B
• Eingebauter ESD-Schutz
• Niedriger thermischer Widerstand
• Geeignet für alle SMT-Montagemethoden

Anwendungen
• Überwachungssysteme / CCTV
• Iris- und Gesichtserkennung
• Scannen von Nummernschildern
• Automotive-Sensorik
• Maschinelles Sehen
• Nachtsicht

Teilenummern bestellen

Spitzenwellenlänge	Radiometrischer Fluss		Betrachtungswinkel	Bestellnummer
	Minimum Flussmittelbehälter	Minimum Fluss
810 nm	S	475 mW	90	SST-10-IRD-B90H-S810
			130	SST-10-IRD-B130H-S810

Radiometrische Flussbehälter1

Flussmittelbehälter	Binning bei 350 mA, Tc=25 Grad 2
Flussmittelbehälter	Minimaler Fluss (mW)	Maximaler Fluss (mW)
S	475	505
T	505	535
U	535	565
V	565	595
W	595	625
X	625	655
Y	655	685
Z	685	715

Vorwärtsspannungs-Bins2

Spannungsbehälter	Binning bei 350 mA, Tc= 25 Grad
Spannungsbehälter	Mindestspannung (V)	Maximale Spannung (V)
V9	2.8	3.0
Va	3.0	3.2
Vb	3.2	3.4

Peak-Wellenlängen-Bins3

Wellenlängenbehälter	Binning bei 350 mA, Tc= 25 Grad
Wellenlängenbehälter	Mindestwellenlänge (nm)	Maximale Wellenlänge (nm)
810	800	830

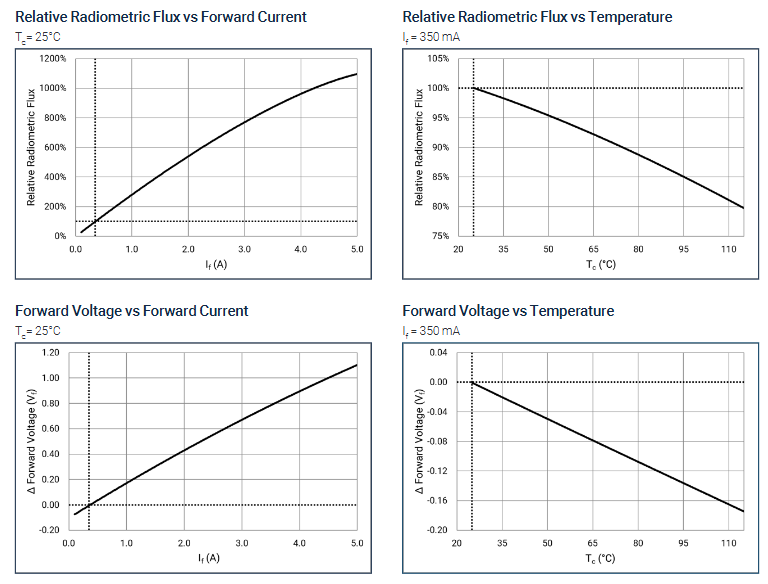

Eigenschaften1

Parameter (If=350 mA, Tc=25 Grad )		Symbol	Wert	Einheit
Vorwärtsstrom		Wenn	350	mA
Typische Ausgangsleistung		φv	535	mW
Typische Ausgangsleistung bei 1,0 A, t=20ms		φv 1.0A	1470	mW
Durchlassspannung	Minimum	Vf min	2.8	V
	Typisch	Vf typ	3.0
	Maximal	Vf max	3.4

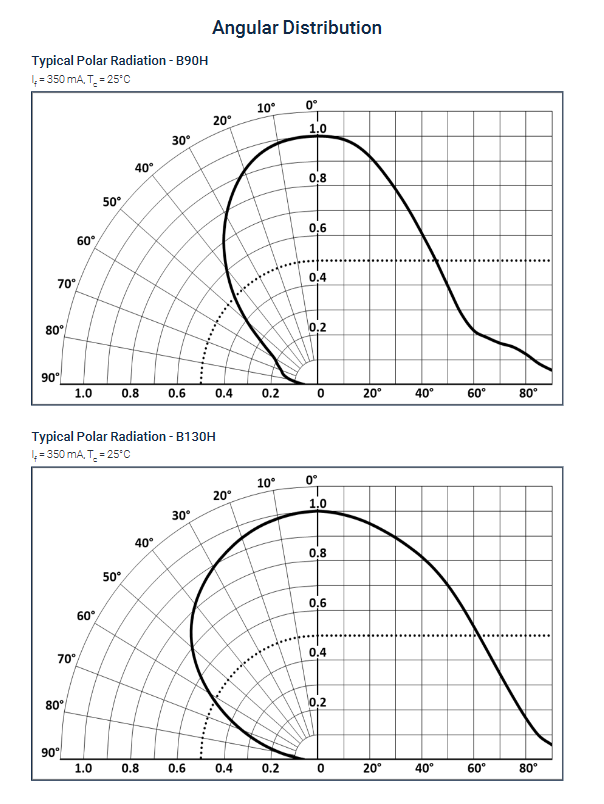

Betrachtungswinkel	B90H	2 Ø1/2	90	Grad
Betrachtungswinkel	B130H	2 Ø1/2	130	Grad
Strahlungsintensität bei 1,0 A, t=20ms	B90H	fe typ	770	mW/sr
Strahlungsintensität bei 1,0 A, t=20ms	B130H	fe typ	410	mW/sr

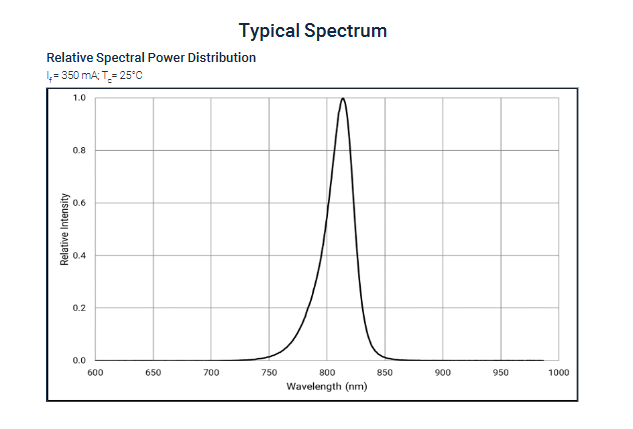

Spitzenwellenlänge		λp	815	nm
Schwerpunktwellenlänge		λc	810
FWHM		∆λ1/2	30
Temperaturkoeffizient der Spannung		∆Vf/∆T	-3.0	mV/Grad
Temperaturkoeffizient der radiometrischen Leistung		∆Φ/∆T	-0.2	%/ Grad
Temperaturkoeffizient der Wellenlänge		∆λ/ ∆T	0.3	nm/Grad
Elektrischer Wärmewiderstand (Verbindung zum Lötpunkt)2		Rth JS elec	2.4	Abschluss /W
