SST-20-WS Gen 2

Gartenbau-LEDs

Anfrage senden

Download

Beschreibung

SST-20-WS Gen 2 Hochleistungs-Weiß-LEDs

Merkmale
• Die leistungsstarken kaltweißen LEDs haben eine typische Leistung von 1100 lm bei 3 A und 85 Grad.
• Der vertikale Chip liefert eine hohe Lumendichte und einen kleinen Abstrahlwinkel, ideal zur Maximierung der Intensität und Strahlentfernung bei gerichteter Beleuchtung.
• Die Phosphor-on--Technologie zeichnet sich durch eine hohe Farbgleichmäßigkeit über den Strahlungswinkel aus und ermöglicht so eine hervorragende Lichtqualität für Strahlpunkte.
• Maximaler Antriebsstrom: 3 A
• Farbtemperatur: 5000 K, 5700 K, 6500 K
• Farbwiedergabeindex: Typ. 70, Min. 65
• Niedriger Wärmewiderstand: 1,6 Grad /W
• ANSI-kompatible Chromatizitätsklassen

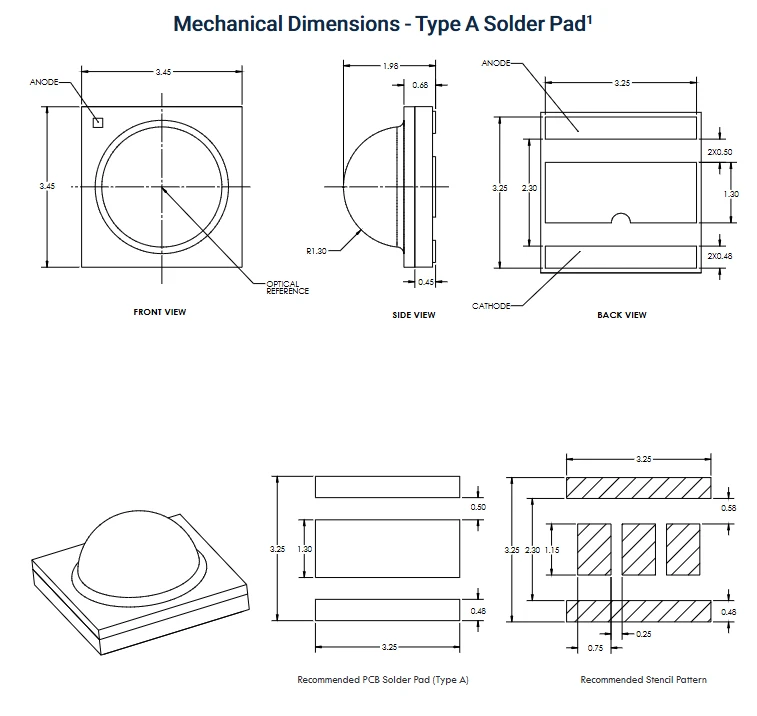

• Erhältlich in 2 Löt-Footprint-Konfigurationen
• Elektrisch isolierter Wärmepfad
• 8 kV HBM ESD-Bewertung gemäß ANSI/ESDA/JEDEC JS-001

Anwendungen
• Tragbare Leuchten
• Fahrradbeleuchtung
• Kfz-Zusatzscheinwerfer
• LED-Arbeitsscheinwerfer
• Außen- und Straßenbeleuchtung
• Industrielle Hochregalbeleuchtung

Teilenummern bestellen

CRI	CCT	Lichtstrom		Chromatizität Behälter-Kit3	Lötpad Typ4	Bestellnummer
		Minimaler Fluss Bin1	Minimaler Fluss2
Typ. 70 Min.. 65	5000K	F8	610 lm	501	A	SST-20-WS50-A2-F8501
					B	SST-20-WS50-B2-F8501
				502	A	SST-20-WS50-A2-F8502
					B	SST-20-WS50-B2-F8502
		F9	640 lm	501	A	SST-20-WS50-A2-F9501
					B	SST-20-WS50-B2-F9501
				502	A	SST-20-WS50-A2-F9502
					B	SST-20-WS50-B2-F9502
	5700K	F8	610 lm	571	A	SST-20-WS57-A2-F8571
					B	SST-20-WS57-B2-F8571
				572	A	SST-20-WS57-A2-F8572
					B	SST-20-WS57-B2-F8572
		F9	640 lm	571	A	SST-20-WS57-A2-F9571
					B	SST-20-WS57-B2-F9571
				572	A	SST-20-WS57-A2-F9572
					B	SST-20-WS57-B2-F9572
	6500K	F9	640 lm	651	A	SST-20-WS65-A2-F9651
					B	SST-20-WS65-B2-F9651
				652	A	SST-20-WS65-A2-F9652
					B	SST-20-WS65-B2-F9652
				703	A	SST-20-WS65-A2-F9703
					B	SST-20-WS65-B2-F9703
		G1	680 lm	651	A	SST-20-WS65-A2-G1651
					B	SST-20-WS65-B2-G1651
				652	A	SST-20-WS65-A2-G1652
					B	SST-20-WS65-B2-G1652

Lichtstrom-Binning

Fluss Bin Code	Binning bei 1500 mA			Korrelierter minimaler Fluss (lm) bei Tj=85 Grad 2
	Tj=85 Grad 1		Tj=25 Grad 1	350mA	700 mA	2000 mA	3000 mA
	Minimum Fluss (lm)	Maximal Fluss (lm)	Minimum Fluss (lm)	350mA	700 mA	2000 mA	3000 mA
F8	610	640	671	171	317	769	1037
F9	640	680	704	179	333	806	1088
G1	680	720	748	190	354	857	1156
G2	720	760	792	202	374	907	1224

Binning der Vorwärtsspannung

Spannungs-Bin-Code	Binning bei 1500 mA, Tj=85 Grad
Spannungs-Bin-Code	Mindestspannung (V)	Maximale Spannung (V)
VJ	2.7	2.9
VK	2.9	3.1
VL	3.1	3.3

Chromatizitäts-Binning-Koordinaten

CCT	Bin Code	CIEx	CIEy	Bin Code	CIEx	CIEy	Bin Code	CIEx	CIEy	Bin Code	CIEx	CIEy
5000K	DA	0.3371	0.3490	DB	0.3376	0.3616	Gleichstrom	0.3463	0.3687	DD	0.3451	0.3554
		0.3451	0.3554		0.3463	0.3687		0.3551	0.3760		0.3533	0.3620
		0.3440	0.3427		0.3451	0.3554		0.3533	0.3620		0.3515	0.3487
		0.3366	0.3369		0.3371	0.3490		0.3451	0.3554		0.3440	0.3427
	DH	0.3366	0.3369	DE	0.3381	0.3762	DF	0.3480	0.3840	GD	0.3440	0.3428
		0.3440	0.3428		0.3480	0.3840		0.3571	0.3907		0.3515	0.3487
		0.3429	0.3307		0.3463	0.3687		0.3551	0.3760		0.3495	0.3339
		0.3361	0.3245		0.3376	0.3616		0.3463	0.3687		0.3429	0.3307
5700K	CA	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	CD	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300
	CH	0.3222	0.3243	CE	0.3196	0.3602	CF	0.3290	0.3690	CG	0.3290	0.3300
		0.3290	0.3300		0.3290	0.3690		0.3381	0.3762		0.3366	0.3369
		0.3290	0.3180		0.3290	0.3538		0.3376	0.3616		0.3361	0.3245
		0.3231	0.3120		0.3207	0.3462		0.3290	0.3538		0.3290	0.3180
6500K	BA	0.3048	0.3207	BB	0.3028	0.3304	Chr	0.3115	0.3391	BD	0.3130	0.3290
		0.3130	0.3290		0.3115	0.3391		0.3205	0.3481		0.3213	0.3373
		0.3144	0.3186		0.3130	0.3290		0.3213	0.3373		0.3221	0.3261
		0.3068	0.3113		0.3048	0.3207		0.3130	0.3290		0.3144	0.3186
	BH	0.3068	0.3113	SEI	0.3005	0.3415	BF	0.3099	0.3509	BG	0.3144	0.3186
		0.3144	0.3186		0.3099	0.3509		0.3196	0.3602		0.3221	0.3261
		0.3161	0.3059		0.3115	0.3391		0.3205	0.3481		0.3231	0.3120
		0.3093	0.2993		0.3028	0.3304		0.3115	0.3391		0.3161	0.3059
7500K	AA	0.2950	0.297	AB	0.2920	0.3060	Wechselstrom	0.2984	0.3133	ANZEIGE	0.2984	0.3133
		0.2920	0.306		0.2895	0.3135		0.2962	0.3220		0.3048	0.3207
		0.2984	0.3133		0.2962	0.3220		0.3028	0.3304		0.3068	0.3113
		0.3009	0.3042		0.2984	0.3133		0.3048	0.3207		0.3009	0.3042
	AH	0.2980	0.2880	AE	0.2895	0.3135	AF	0.2962	0.3220	AG	0.3037	0.2937
		0.2950	0.2970		0.2870	0.3210		0.2937	0.3312		0.3009	0.3042
		0.3009	0.3042		0.2937	0.3312		0.3005	0.3415		0.3068	0.3113
		0.3037	0.2937		0.2962	0.3220		0.3028	0.3304		0.3093	0.2993

Absolute Höchstbewertungen

Parameter		Symbol	Wert	Einheit
DC-Vorwärtsstrom	Minimum	Wenn min	0.2	A
DC-Vorwärtsstrom	Maximal	Wenn max	3.0	A
Stoßstrom (t<10 ms, Duty Cycle < 10%)		I s	4	A
Sperrspannung (Ir= 10 mA)		V r	5	V
Verlustleistung		PD	10	W
Sperrschichttemperatur		Tj max	150	Grad
Betriebstemperatur		T opr	-40 bis 100	Grad
Lagertemperatur		T stg	-40 bis 100	Grad
ESD-Widerstandsspannung HBM gemäß ANSI/ESDA/JEDEC JS-001		VHBM	8	kV
ESD-Widerstandsspannung CDM gemäß ANSI/ESDA/JEDEC JS-002		VCDM	1	kV

Produkteigenschaften

Parameter		Symbol	Wert	Einheit
Farbwiedergabeindex1 (Tj=85 Grad)	Minimum	CRI min	65
Farbwiedergabeindex1 (Tj=85 Grad)	Typisch	CRItyp	70
Betrachtungswinkel (FWHM)		2θ1/2	120	Grad
Durchlassspannung (Wenn =1500 mA, Tj=85 Grad)	Minimum	Vf min	2.7	V
	Typisch	Vf typ	3.0
	Maximal	Vf max	3.3
Temperaturkoeffizient der Spannung		∂Vf/∂T	-1.5	mV/Grad
Wärmewiderstand (elektrisch) Verbindungs-/Lötpunkt		Rthjs-EL	1.6	Abschluss /W
