Generation 3 CIM-9

STANDARD GEN 3

Anfrage senden Jetzt chatten

Download

Beschreibung

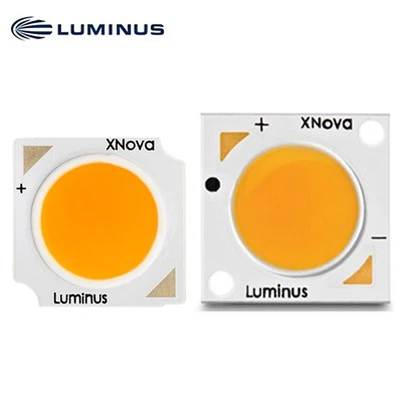

CIM-9 COB-Arrays der 3. Generation, weiße LED

Die Luminus Chip-on-LED-Serie (COB) bietet eine komplette Beleuchtungsklassenlösung für Hochleistungsbeleuchtungsanwendungen. Die Auswahl deckt einen breiten Lumenbereich von weniger als 400 lm bis über 10.000 lm ab, alle wichtigen Farbtemperaturen und kann eine Farbwiedergabe von mehr als 97 bei 2700 K und 3000 K und R9 gleich 95 liefern. Diese Durchbrüche ermöglichen es Beleuchtungsingenieuren und Designern, Beleuchtungslösungen mit maximaler Effizienz, Helligkeit und Gesamtqualität zu entwickeln.

Merkmale
• Typischerweise hohe Lichtausbeute und Effizienz
• Über 905 lm, 148 LPW bei 3000 K, 80 CRI, TJ=85 °C
• Über 1.030 lm, 169 LPW bei 5.000 K, 70 CRI, TJ=85 °C
• CCT-Bereich 2700K, 3000K, 3500K, 4000K, 5000K und 6500K
• 80 oder 90 CRI min. bis zu 95 Min. in warmweiß
• 3 SDCM-Farbbinning-Genauigkeit
• Hervorragende Gleichmäßigkeit der optischen Emission und Farb-über-Winkel-Konsistenz
• Außergewöhnliche langfristige Farbstabilität
• Hervorragende Wärmeleitfähigkeit für gleichmäßige Wärmeverteilung
• Umweltfreundlich: RoHS- und REACh-konform

Anwendungen
• Strahler/Schienenleuchten
• Downlights
• Ladenbeleuchtung
• Gastronomiebeleuchtung
• Architektur und Spezialisierung
• Straßenbeleuchtung
• Parkplatz- und Flächenbeleuchtung
• Tunnelbeleuchtung

Farbe Temperatur, CRI und R9 Werte

Farbe Temperaturen	XX Wert	CRI	*R9
4000K, 5000K, 6500K	70	>70	-
2700K, 3000K, 3500K, 4000K, 5000K, 6500K	80	>80	>0
2700K, 3000K, 3500K, 4000K, 5000K	90	>90	>50
2700K, 3000K	95	>95	>85
3500K,, 4000K, 5000K	95	>95	>75

CIM-9 Teil Zahlen

Die folgenden Tabellen beschreiben Produkte mit typischem Fluss und minimalem Fluss, gemessen bei 180 mA und spezifiziert bei Tj=85 °C. Die Werte bei 25 °C werden nur als Referenz berechnet und angezeigt.

CCT	Ausgabe Fluss (lm)		Referenz	Farbe Rendern Index	Teil bestellen Nummer
CCT	Typ. (85 °C)	Min.. (85ºC)	Typ. (berechnet) (25ºC)	CRI (min.)	3-Schritt Makadam Ellipse
2700K	855	795	925	80	CIM-9-27-80-36-AC30-F4-3
	705	655	760	90	CIM-9-27-90-36-AC30-F4-3
	675	630	730	95	CIM-9-27-95-36-AC30-F4-3
3000K	905	840	975	80	CIM-9-30-80-36-AC30-F4-3
	760	705	820	90	CIM-9-30-90-36-AC30-F4-3
	710	660	765	95	CIM-9-30-95-36-AC30-F4-3
3500K	930	865	1,005	80	CIM-9-35-80-36-AC30-F4-3
	775	720	835	90	CIM-9-35-90-36-AC30-F4-3
	740	690	800	95	CIM-9-35-95-36-AC30-F4-3
4000K	1,015	945	1,095	70	CIM-9-40-70-36-AC30-F4-3
	945	880	1,020	80	CIM-9-40-80-36-AC30-F4-3
	820	765	885	90	CIM-9-40-90-36-AC30-F4-3
	760	705	820	95	CIM-9-40-95-36-AC30-F4-3

CCT	Ausgabe Fluss (lm)		Referenz	Farbe Rendern Index	Teil Nummer
	Typ. (85 °C)	Min.. (85ºC)	Typ. (berechnet) (25ºC)	CRI (min.)	5-Schritt Makadam Ellipse	3-Schritt Makadam Ellipse
5000K	1,030	960	1,110	70	CIM-9-50-70-36-AC30-F4-5	CIM-9-50-70-36-AC30-F4-3
	950	885	1,025	80	CIM-9-50-80-36-AC30-F4-5	CIM-9-50-80-36-AC30-F4-3
	825	765	890	90	CIM-9-50-90-36-AC30-F4-5	CIM-9-50-90-36-AC30-F4-3
	760	705	820	95	CIM-9-50-95-36-AC30-F4-5	CIM-9-50-95-36-AC30-F4-3
6500K	1,030	960	1,110	70	CIM-9-65-70-36-AC30-F4-5	CIM-9-65-70-36-AC30-F4-3
	945	880	1,020	80	CIM-9-65-80-36-AC30-F4-5	CIM-9-65-80-36-AC30-F4-3

CIM-9 Betrieb Eigenschaften1

Optische Eigenschaften

Parameter	Symbol	Minimum	Typisch	Maximal	Einheit
Vorwärtsstrom2	Wenn		180	360	mA
Durchlassspannung3	Vf	31.8	33.8	35.8	V
Leistung			6.1	13.2	W
Betriebsgehäusetemperatur4	T c			105	ºC
Durchmesser der lichtemittierenden Oberfläche	LES		9.6		mm
Wärmewiderstand (Verbindung-zum-Gehäuse)	Θjc		0.9		ºC/W
Sperrschichttemperatur	Tj			140	ºC
Betrachtungswinkel			120		Grad
